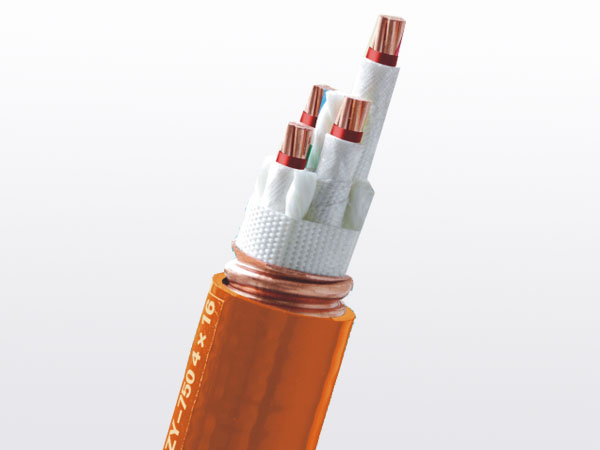

WDZBN-RYY23 低烟无卤钢带铠装耐火软电缆

WDZBN-RYY23 低烟无卤钢带铠装耐火软电缆

文字:[大][中][小] 2020-07-13 15:54:37    浏览次数:

WDZBN-RYY23 低烟无卤钢带铠装耐火软电缆


1  适用范围

额定电压 600/1000 及以下电器、仪器仪表及动力照明等有无卤、无毒要求的公共场合,主要

用于外电引入或高负荷的直流系统。

2  参照标准:http://www.deerdq.com/

YD/T 1173-2016 通信电源用阻燃耐火软电缆;

3  技术性能描述

3.1 电缆额定工作电压:600/1000V;

3.2 电缆导体的长期工作温度: 70℃;

3.3 电缆敷设环境温度应不低于: 0℃;

3.4 很小弯曲半径:电缆外径的 20 倍;

3.5 低烟无卤阻燃性能:WDZBN(低烟无卤阻燃 B 类耐火)。

4  结构和材质

4.1 导体: 符合 YD/T 1173-2016 要求的软结构退火裸铜导体。

4.2 耐火层: 三合一白云母带重叠绕包,推荐搭盖率不小于 30%。

4.3 绝缘: 符合 YD/T 1173-2016 要求的热塑性低烟无卤聚烯烃绝缘料,

绝缘紧密挤包在导体上,且容易剥离而不损伤绝缘和导体,

绝缘表面光滑,断面无气孔沙眼等目视可见的缺陷,

平均厚度不小于标称厚度,很薄点厚度不小于标称厚度的 90%-0.1mm,

绝缘线芯经受 GB/T 3048.9-2007 工频电压的火花试验检查。

4.4 线芯识别: 红、黄、绿、蓝;http://www.deerdq.com/

4.5 成缆: 两芯以上绞合成缆,绞合方向 Z。

4.6 填充: 低烟无卤阻燃 PP 填充绳。

4.7 包带: 低烟无卤阻燃包带,搭盖率≥25%。

4.8 内衬层: 符合 YD/T1173-2016 要求的热塑性低烟无卤阻燃聚烯烃护套。

4.9 铠装: 双层镀锌钢带间隙绕包。

4.10 护套: 符合 YD/T1173-2016 要求的热塑性低烟无卤阻燃聚烯烃护套;

护套应紧密挤包在缆芯上,且容易剥离而不损伤缆芯和护套;

护套表面光滑,断面无气孔沙眼等目视可见的缺陷;

很薄点厚度不小于标称厚度的 80%-0.2mm。

4.11 护套颜色: 黑色

5  例行试验

5.1 结构检查

5.2 导体电阻测试

5.3 耐压测试:3500V/5min 不击穿
