KVVR 4x1.0 聚氯乙烯绝缘聚氯乙烯护套 控制软电缆

KVVR 4x1.0 聚氯乙烯绝缘聚氯乙烯护套 控制软电缆

文字:[大][中][小] 2020-07-13 16:10:13    浏览次数:

 KVVR    4x1.0  聚氯乙烯绝缘聚氯乙烯护套 控制软电缆

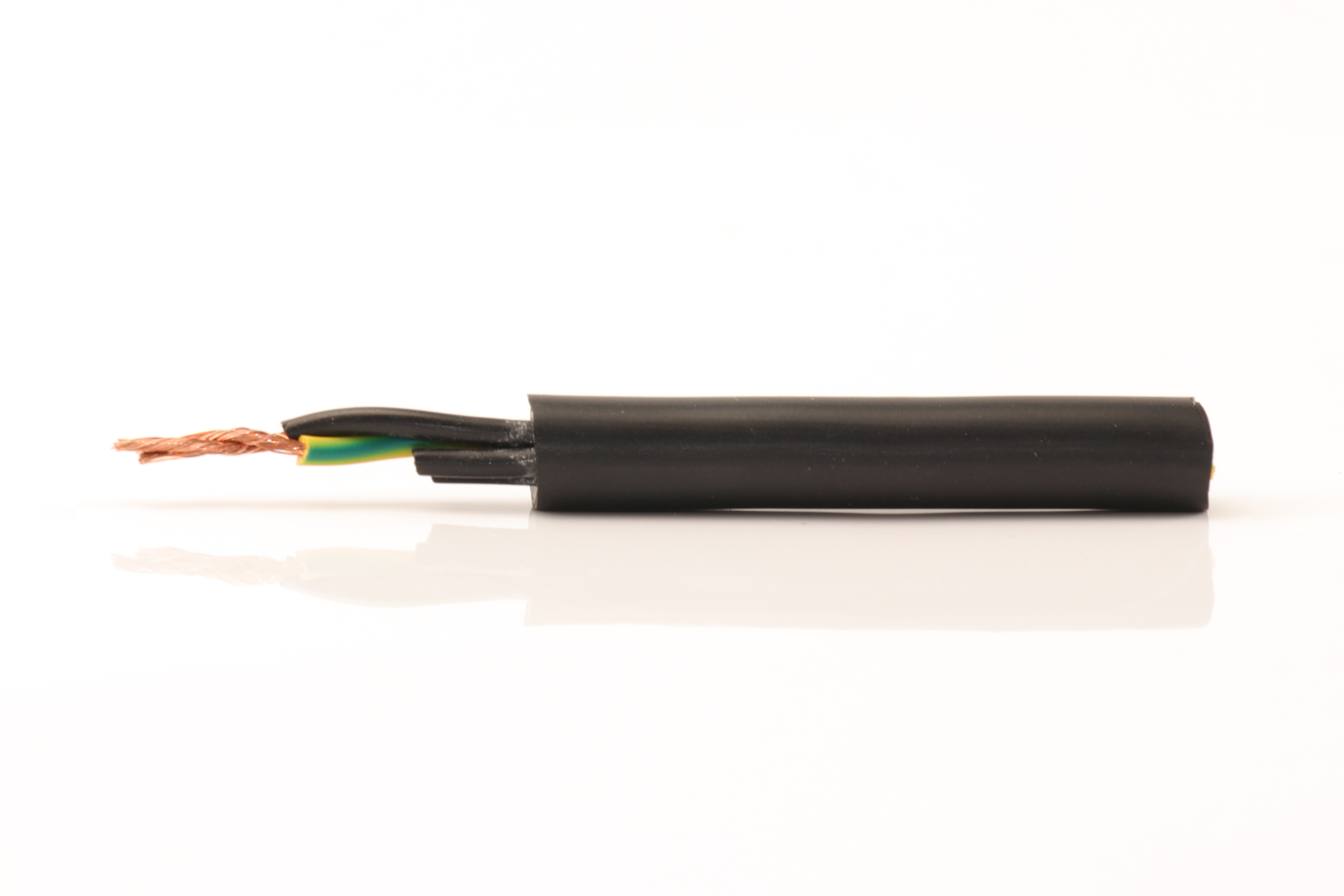

p (1).JPG

1 适用范围

额定电压 450/750V 及以下控制、监控回路及保护线路等要求的场合。

2 参照标准

GB/T 9330-2008 塑料绝缘控制电缆

3 技术性能描述

3.1 电缆额定工作电压:450/750V;

3.2 电缆导体很高长期工作温度:﹢70℃;

3.3 电缆正常使用环境温度应不低于:-15℃;

3.4 很小弯曲半径:电缆外径的 6 倍。

4 结构和材质http://www.deerdq.com/

4.1 导体: GB/T 3956-2008 规定第 5 类裸铜导体。

4.2 绝缘: GB/T 9330.2-2008 标准 6.2 中要求的 PVC/D 型聚氯乙烯;

绝缘厚度符合 GB/T 9330.1-2008 表 2 的规定要求;

平均厚度不小于标称厚度,很薄点厚度不小于标称厚度的 90%-0.1mm;

绝缘紧密挤包在导体上,且容易剥离而不损伤绝缘和导体;

绝缘表面光滑,断面无气孔沙眼等目视可见的缺陷;

绝缘线芯按 GB/T 3048.9-2007 经受 50Hz 试验电压 6kV 的火花试验检查。

4.3 线芯识别: 4 芯及以上:黑色绝缘打印白色数字。

4.4 成缆: 右向。

4.5 成缆节距: 不大于 16 倍。

4.6 包带: 非吸湿性包带,搭盖率≥15%。

4.7 填充: PP 填充绳。

4.8 护套: GB/T 9330.2-2008 标准 6.7 要求的 ST5 型聚氯乙烯护套料;

护套应紧密挤包在缆芯上,且容易剥离而不损伤缆芯和护套;

护套表面光滑,断面无气孔沙眼等目视可见的缺陷;

平均厚度不小于标称厚度,很薄点厚度不小于标称厚度的 85%-0.1mm。

4.9 护套颜色: 黑色。

5 例行试验http://www.deerdq.com/

5.1 结构检查;

5.2 导体电阻测试;

5.3 耐压测试:3000V/5min 不击穿。
