KYJY22 7x2.5 耐寒 -40°铠装控制电缆
KYJY22 7x2.5 耐寒 -40°铠装控制电缆
1 适用范围
额定电压 0.6/1kV 及以下控制、监控回路及保护线路等要求的场合。
2 参照标准
GB/T 9330-2008 塑料绝缘控制电缆
GB/T 12706.1-2008 额定电压 1kV（Um=1.2kV）到 35kV（Um=40.5kV）挤包绝缘电力电缆及附件 第
1 部分：额定电压 1kV（Um=1.2kV）和 3kV（Um=3.6kV）电缆
GB/T 19666-2005 阻燃和耐火电线电缆通则
3 技术性能描述
3.1 电缆额定工作电压：0.6/1kV；
3.2 电缆导体很高长期工作温度：﹢90℃；
3.3 电缆正常使用环境温度应不低于： -40℃；
3.4 很小弯曲半径：电缆外径的 12 倍；
4 结构和材质

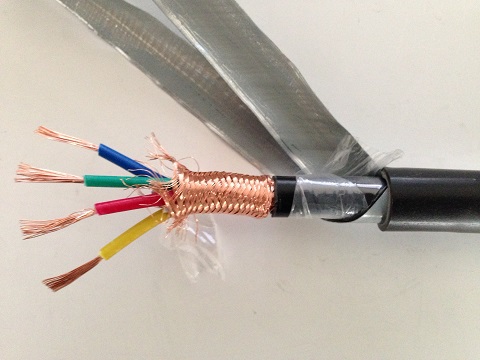

4.1 结构示意图
4.2 导体： GB/T 3956-2008 规定第 1 类裸导体.
4.3 绝缘： 交联聚乙烯绝缘料；http://www.deerdq.com/
绝缘标称厚度符合 7 结构重量和导体直流电阻表的规定要求，标称厚度为 0.9mm；
平均厚度不小于标称厚度，很薄点厚度不小于标称厚度的 90%-0.1mm；
绝缘紧密挤包在导体上，且容易剥离而不损伤绝缘和导体；
绝缘表面光滑，断面无气孔沙眼等目视可见的缺陷；
绝缘线芯按 GB/T 3048.9-2007 经受 50Hz 试验电压 6kV 的火花试验检查。
4.4 线芯识别： 4 芯及以上：白色绝缘印黑色数字。
4.5 成缆： 右向。
4.6 成缆节距： 不大于 20 倍。
4.7 包带： 非吸湿性包带，搭盖率≥15%。
4.8 填充： 阻燃 PP 填充绳。
4.9 内衬层： 阻燃耐寒-40℃聚乙烯或聚烯烃护套料，氧指数≥30；
很薄点厚度不小于标称厚度的 80%。
4.10铠装： 镀锌钢带双层螺旋绕包，外层钢带的中线大致在内层钢带间隙上方，
钢带间隙应不大于钢带宽度的 50%。
4.11护套： 阻燃耐寒-40℃聚氯乙烯护套料，氧指数≥30；
护套应紧密挤包在缆芯上，且容易剥离而不损伤缆芯和护套；
护套表面光滑，断面无气孔沙眼等目视可见的缺陷；
很薄点厚度不小于标称厚度的 80%-0.2mm。
4.12护套颜色： 黑色。
