ZA -KVVP2-22 4*4 10*2.5 10*4 铜带屏蔽钢带铠装聚氯乙烯护套控制电缆
ZA -KVVP2-22 4*4 10*2.5 10*4 铜带屏蔽钢带铠装聚氯乙烯护套控制电缆
1 适用范围
额定电压 450/750V 及以下控制、监控回路及保护线路等消防要求的场合。
2 参照标准http://www.deerdq.com/
GB/T 9330-2008 塑料绝缘控制电缆
GB/T 19666-2005 阻燃和耐火电线电缆通则
3 技术性能描述
3.1 电缆额定工作电压:450/750V;
3.2 电缆导体很高长期工作温度:﹢70℃;
3.3 电缆敷设环境温度应不低于:0℃;
3.4 很小弯曲半径:电缆外径的 12 倍;
3.5 电缆满足 GB/T 19666-2005 规定的阻燃 A 类(ZA)要求。
4 结构和材质

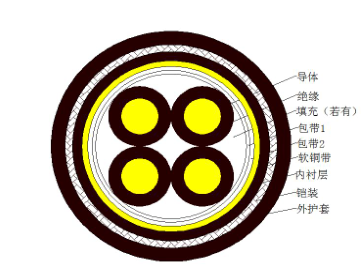

4.1 结构示意图:
4.2 导体: GB/T 3956-2008 规定第 1 种实心圆形退火裸铜导体。
4.3 绝缘: GB/T 9330.2-2008 表 3 规定的 PVC/A 型阻燃聚氯乙烯,氧指数≥30;
平均厚度不小于标称厚度,很薄点厚度不小于标称厚度的 90%-0.1mm;
绝缘紧密挤包在导体上,且容易剥离而不损伤绝缘和导体;
绝缘表面光滑,断面无气孔沙眼等目视可见的缺陷;
绝缘线芯按 GB/T 3048.9-2007 经受 50Hz 试验电压 6kV 的火花试验检查。
4.4 线芯识别: 含 4 芯及以上:黑色绝缘+白色数字序号,
标识应符合 GB/T 9330.1-2008 中 5.4 条的规定。
4.5 成缆: 右向。
4.6 成缆节距: 不大于 20 倍。
4.7 包带 1: 聚酯带重叠绕包,搭盖率≥15%。
4.8 包带 2: 低烟无卤阻燃带重叠绕包,搭盖率≥15%。
4.9 填充: 阻燃 PP 填充绳。http://www.deerdq.com/
4.10屏蔽: 0.05mm 厚度软铜带重叠绕包屏蔽;绕包搭盖率≥15%。
4.11内衬层: GB/T 9330.2-2008 表 4 规定的 ST1 型阻燃聚氯乙烯护套料,氧指数≥30;
很薄点厚度不小于标称厚度的 80%。
4.12铠装: 镀锌钢带双层螺旋绕包,外层钢带的中线大致在内层钢带间隙上方,
钢带间隙应不大于钢带宽度的 50%。
4.13护套: 阻燃聚氯乙烯护套料,
GB/T 9330.2-2008 表 4 规定 ST1 型阻燃聚氯乙烯护套料,氧指数≥30;
护套应紧密挤包在缆芯上,且容易剥离而不损伤缆芯和护套;
护套表面光滑,断面无气孔沙眼等目视可见的缺陷;
很薄点厚度不小于标称厚度的 80%-0.2mm。
4.14护套颜色: 黑色。
